Résolution robotique du système d'inspection de tuyau de chenille de la télévision en circuit fermé 1500mm 1024*768

Résolution robotique du système d'inspection de tuyau de chenille de la télévision en circuit fermé 1500mm 1024*768

Les commandes système robotiques d'inspection de tuyau de la chenille TVS-2000 la chenille se déplaçant dans le tuyau, la caméra à haute résolution dans l'avant de la chenille peuvent faire la pleins inspection et enregistrement pour les défauts dans les tuyaux, et transmettent les images au boîtier de commande par l'intermédiaire du câble synchroniquement, pour réaliser le moniteur à distance. Le boîtier de commande prend le système d'opération de Windows, il peut traiter et sauver les vidéos dans le domaine, et rédige en même temps le rapport de jugement et d'inspection de tuyau de sortie, l'inclination et le rapport de courbe.

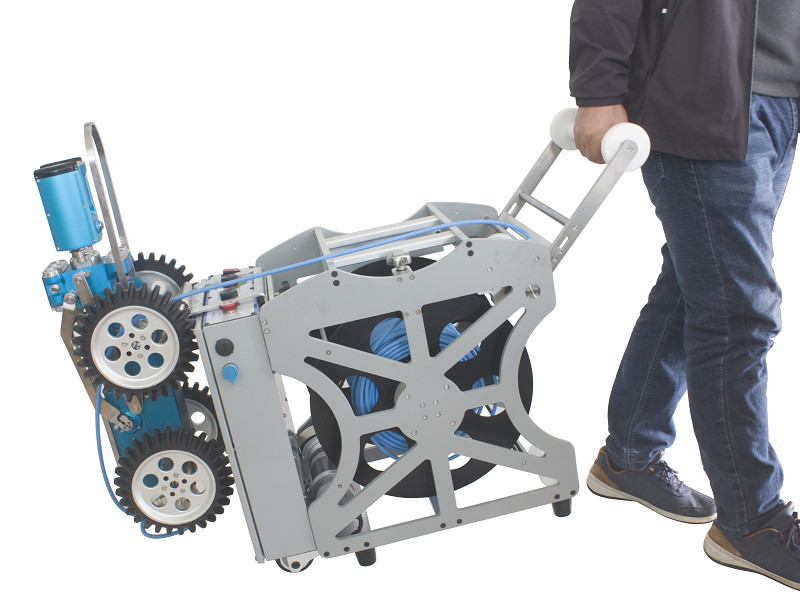

Le système d'inspection robotique de tuyau de la chenille TVS-2000 compoposed de la chenille, de la caméra, du tambour de câble et des boîtiers de commande. La chenille peut assortir différents types de caméras (c.-à-d. casserole et caméra d'inclinaison, caméra axiale, caméra de poisson-oeil) selon des conditions diffrerent, il convient aux tuyaux de diamètre de 250-2000mm.


Boîtier de commande MK3

1, le boîtier de commande de style de protection, 8,4' a touché la LED, lisible dans l'éclat de Sun, 1024*768 la résolution, 4.1kg
2, Win7 le système, 128GB LE disque transistorisé, vidéo record dans le site, vidéo des heures 100+ peuvent être sauvés.
3, position de caméra, position d'ascenseur dans les graphiques
4, rapport d'inclination dans le site.
5, état de fonctionnement du système, paramètre de travail peuvent être question.

Caméra JT2000 de Pan&Tilt

1, 360 degrés, aucun limité tournent
2, le chauffage de lentille peuvent empêcher le brouillard
3, lumière de caméra peuvent être ajustés
4, hausse maximum 50% d'éclat, plus appropriée au petit diamètre
5, laser facultatif, calibrent la taille de défaut

Cralwer TVS-800

Imperméabilisez à IP68
La température fonctionnante : -10ºC~50ºC
Diamètre approprié de tuyau : 250mm~2000mm
Commande : moteur de C.C deux
Ascenseur : ascenseur électrique
Inclination : degré de la portée ±45 de mesurement, pecision 0,1 degrés
Vitesse : vitesse réglable, 32m/min maximal
Direction : en avant, arrière, gauche, droit
Indication de pression : feu vert (1.2-1.5 barre, pression normale), lumière anormale de lumière rouge.
S'élever : degré maximal de montée au sujet de 50° selon le statut diffrerent de tuyau
Caméra de vue arrière : intégrez la caméra et la lumière, inspectent la chenille vers l'arrière et le câble retreiving

Cralwer TVS-150

Imperméabilisez à IP68
La température fonctionnante : -10ºC~50ºC
Diamètre approprié de tuyau : 100mm~600mm
Commande : moteur de C.C deux
Inclination : degré de la portée ±45 de mesurement, pecision 0,1 degrés
Vitesse : vitesse réglable, 32m/min maximal
Direction : en avant, arrière, gauche, droit
Indication de pression : feu vert (1.2-1.5 barre, pression normale), lumière anormale de lumière rouge.
S'élever : degré maximal de montée au sujet de 50° selon le statut diffrerent de tuyau
Caméra de vue arrière : intégrez la caméra et la lumière, inspectent la chenille vers l'arrière et le câble retreiving


Tambour de câble automatique DLPA300
1,6 noyaux câblent, la réduction de poids 50%, le coût et le taux d'échec sensiblement réduits
2, de longueur standard : 200m, maximum 300m
3, tambour de câble automatique

caméra JT360 de Poisson-oeil
1. vue du degré View360 à l'intérieur du tuyau.
2. 92 lampes du point culminant LED de PCS, portées d'illumination à 200lm
3. résolution : 3000k pixel, image de haute qualité.
4. imperméable : IP68, 10 mètres réalisables sous l'eau.
5. Les vidéos et les images enregistrées par la caméra MK3 à pleine vue peuvent écarter l'image de gamme complète à l'intérieur du tuyau par le logiciel de PanoProfile 3D, et produisent de la 2D image de profil, afin de réaliser la mesure précise des défauts de tuyau, installer 3D pour mouler, et créer le rapport d'inspection.

APPLI à télécommande.
Installez notre APPLI MK3 à télécommande. sur votre téléphone portable ou protection développée par le système d'Android, vous pouvez boîtier de la commande MK3 à télécommande.

Configuration standard :
Chenille TVS800
Casserole JT90 et caméra d'inclinaison
Tambour de câble automatique
Boîtier de la commande MK3
Crochet de trou d'homme, sac d'outillage et d'autres accessoires

Pièces facultatives :
Caméra JT60 axiale
Caméra du poisson-oeil JT360
Tambour de câble manuel
Puissance PA500 mobile portative
