Win7 affichage en temps réel de système de chenille d'équipement d'inspection de tuyau du système télévision en circuit fermé

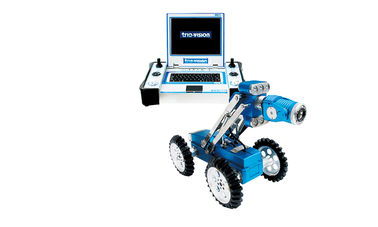

Système TV d'eaux d'égout de télévision en circuit fermé/de chenille d'inspection canalisation de Driange - 2000 est employé pour l'inspection de vdieo de drainage/conduit d'égout, le boîtier de commande commande la chenille se déplaçant dans le tuyau, la caméra à haute résolution dans l'avant de la chenille peut noter la pleine inspection et pour les défauts dans les tuyaux, et transmet les images au boîtier de commande par l'intermédiaire du câble synchroniquement, pour réaliser le moniteur à distance. Le boîtier de commande prend le système d'opération de Windows, il peut traiter et sauver les vidéos dans le domaine, et fait en même temps le jugement et produire le rapport d'inspection de tuyau, l'inclination et le rapport de courbe.
TVS-2000 compoposed de la chenille, de la caméra, du tambour de câble et des boîtiers de commande. La chenille peut assortir différents types de caméras (c.-à-d. casserole et caméra d'inclinaison, caméra axiale, caméra de poisson-oeil) selon des conditions diffrerent, il convient aux tuyaux de diamètre de 150-1500mm.


Boîtier de commande MK3
1, le boîtier de commande de style de protection, 8,4' a touché la LED, lisible dans l'éclat de Sun, 1024*768 la résolution, 4.1kg
2, Win7 le système, 128GB le disque transistorisé, vidéo record dans le site, les heures 100+ visuelles peuvent être sauvés.
3, position de caméra, position d'ascenseur dans les graphiques
4, rapport d'inclination dans le site.
5, état de fonctionnement du système, paramètre de travail peuvent être question.

Caméra JT2000 de Pan&Tilt
1 360 degrés, pas de limité tournent
2, le chauffage de lentille peuvent empêcher le brouillard
3, lumière de caméra peuvent être ajustés
4, hausse maximum 50% d'éclat, plus appropriée au petit diamètre
5, laser facultatif, calibrent la taille de défaut

Cralwer TVS-800
Imperméabilisez à IP68
La température fonctionnante : -10ºC~50ºC
Diamètre approprié de tuyau : 250mm~2000mm
Commande : moteur de C.C deux
Ascenseur : ascenseur électrique
Inclination : degré de la portée ±45 de mesurement, pecision 0,1 degrés
Vitesse : vitesse réglable, maximum 32m/min
Direction : expédiez, arrière, gauche, droit
Indication de pression : feu vert (1.2-1.5 barrent, pression normale), lumière anormale de lumière rouge.
S'élever : degré maximal de montée au sujet de 50° selon le statut diffrerent de tuyau
Caméra de vue arrière : intégrez la caméra et la lumière, inspectez la chenille vers l'arrière et câblez retreiving

Tambour de câble automatique DLPA300
1,6 noyaux câblent, la réduction de poids 50%, le coût et le taux d'échec sensiblement réduits
2, de longueur standard : 200m, maximum 300m
3, tambour de câble automatique

caméra JT360 de Poisson-oeil
1. vue du degré View360 à l'intérieur du tuyau.
2. 92 lampes du point culminant LED de PCS, portées d'illumination à 200lm
3. résolution : 3000k pixel, image de haute qualité.
4. imperméable : IP68, 10 mètres réalisables sous-marins.
5. Les vidéos et les images enregistrées par la caméra MK3 à pleine vue peuvent écarter l'image de gamme complète à l'intérieur du tuyau par le logiciel de PanoProfile 3D, et produisent de la 2D image de profil, afin de réaliser la mesure précise des défauts de tuyau, installent le moule 3D, et créent le rapport d'inspection.

APPLI à télécommande.
Installez notre APPLI MK3 à télécommande. sur votre téléphone portable ou protection développée par le système d'Android, vous pouvez boîtier de la commande MK3 à télécommande.

Configuration système
