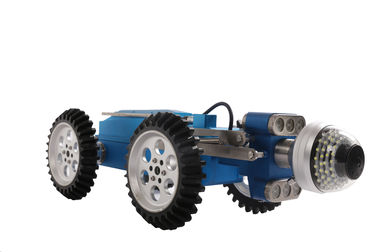

Système d'inspection robotique de tuyau de chenille de caméra d'oeil de poissons vue de 360 degrés pour le tuyau

le système robotique de chenille d'inspection de tuyau d'eaux d'égout de caméra de Poisson-oeil contient le système de deux chenilles, qui fait la gamme d'inspection à partir de 150mm au diamètre de tuyau de 2000mm, le TVS-150 que la petite chenille est utilisée pour des tuyaux de diamètre de 150-600mm, et la grande chenille TVS-800 est utilisée pour le tuyau de diamètre de 250-2000mm, la caméra peut travailler aux deux chenilles et le tambour de câble aumatic font le travail facilement.

Caractéristiques :

1. caméra de Poisson-oeil, vue 360 du tuyau

2. le 2D a éclaté la vue de tuyau

3. image 3D et module de tuyau

4. lampes de 92pcs LED

5. objectif de caméra Anti-embrumé

6. Brightless réglable

Paramètre technique

Boîtier de commande MK3		Capitonnez le boîtier de commande de style, 8,4' LED touchée, lisible dans l'éclat de Sun, 1024*768 la résolution, 4.1kg Win7 le système, 128GB le disque transistorisé, vidéo record dans le site, les heures 100+ visuelles peut être sauvé. Position de caméra, position d'ascenseur dans les graphiques Rapport d'inclination dans le site. L'état de fonctionnement du système, paramètre de travail peut être question.
caméra JT-360 de Poisson-oeil		angle de vue : 0-360 angle résolution : megapixel 3 92pcs lampes, 200lm sensibilité : 0.3Lux interface : reliez à la chenille directement analyse explorée 2D par tuyau la température fonctionnante : -20ºC~65ºC imperméable : IP68
Tambour de câble automatique DLPA300		câble de 6 noyaux, réduction de poids 50%, coût et taux d'échec sensiblement réduits De longueur standard : 200m, maximum 300m Tambour de câble automatique
Cralwer TVS-800		La température fonctionnante : -10ºC~50ºC Diamètre approprié de tuyau : 250mm~2000mm Commande : moteur de C.C deux Ascenseur : ascenseur électrique Inclination : degré de la portée ±45 de mesurement, pecision 0,1 degrés Vitesse : vitesse réglable, maximum 32m/min Direction : expédiez, arrière, gauche, droit Indication de pression : feu vert (1.2-1.5 barrent, pression normale), lumière anormale de lumière rouge. S'élever : degré maximal de montée au sujet de 50° selon le statut diffrerent de tuyau Caméra de vue arrière : intégrez la caméra et la lumière, inspectez la chenille vers l'arrière et câblez retreiving

Configuration système

APPLI à télécommande.
Installez notre APPLI MK3 à télécommande. sur votre téléphone portable ou protection développée par le système d'Android, vous pouvez boîtier de la commande MK3 à télécommande.
