Longueur du câble: | 100m-300m | Chaîne d'inspection: | 300-2000mm |
---|---|---|---|
Moniteur: | Ordinateur portable/comprimé | La caméra tournent: | 360 ° |
Contrôle: | Joystick | Tambour de câble: | manuel/automatique |
Surligner: | appareils-photo d'inspection de tuyau de télévision en circuit fermé,robot d'inspection de canalisation |

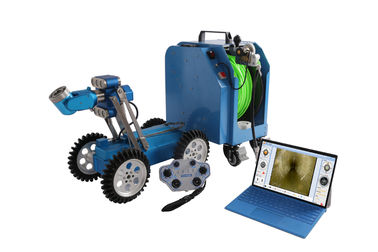

La caméra commandée par ordinateur d'inspection de télévision en circuit fermé, caméra légère de robot d'Inspectin de conduit d'égout contient un tambour de câble manuel léger, il est facile pour le transport et l'opération. L'amélioration la plus importante est nous utilisent un ordinateur portable de Windows pas un contrôleur traditionnel pour commander. Elle est équipée d'une manette, vous pouvez commander chacun des deux sur l'ordinateur portable et la manette. Le client peut employer n'importe quel type d'ordinateur portable de Windows comme contrôleur
Le système est un produit conçu sur la base du système industriel de Windows. Pendant l'essai, des images de défaut sont acquises ; après, un rapport des essais peut être obtenu immédiatement. En outre, une courbe de gradient de canalisation peut être obtenue à temps pendant l'essai de déterminer la condition de sédiment à l'intérieur de la canalisation. la lentille de Poisson-oeil logiciel d'analyse « visuel » d'essai de panorama de canalisation de PipePano est utilisée, d'intégration, afin de produire de l'image de panorama du mur intérieur de la canalisation, l'analyser et la déterminer plus finement et quantitativement (mesure sur le diamètre de tuyau, la largeur de fente et ainsi de suite).
Caractéristiques :

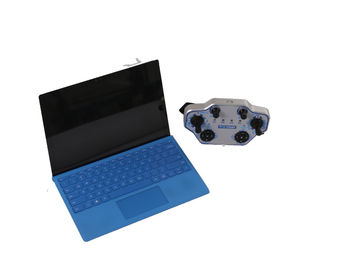

1. Contrôle d'ordinateur portable et de manette
2. transport léger et facile
3. objectif de caméra Anti-embrumé
4. le ° 360 tournent de la caméra
5. Ordinateur portable de Windows
6. Brightless réglable
Paramètre technique
Contrôleur | 1. Disponible dans tout ordinateur portable comme système de contrôle 2. Contrôle sans fil 3. La date d'affichage en temps réel et le temps, la course, l'information de rampement d'attitude et ont placé l'information de police d'affichage, taille de la police, couleur de fond. 4. Affichage de vues avant et arrière sur la même interface en même temps. |
|
Caméra JT2000 de Pan&Tilt | 1 360 degrés, pas de limité tournent 2, le chauffage de lentille peuvent empêcher le brouillard 3, lumière de caméra peuvent être ajustés 4, hausse maximum 50% d'éclat, plus appropriée au petit diamètre 5, laser facultatif, calibrent la taille de défaut |
|
Cralwer TVS-800 | 1. La température fonctionnante : -10ºC~50ºC 2. diamètre approprié de tuyau : 50mm~2000mm 3. commande : moteur de C.C deux 4. ascenseur : ascenseur électrique 5. inclination : degré de la portée ±45 de mesurement, pecision 0,1 degrés 6. vitesse : vitesse réglable, maximum 32m/min 7. direction : expédiez, arrière, gauche, droit 8. indication de pression : feu vert (1.2-1.5 barrent, pression normale), lumière anormale de lumière rouge. 9. s'élever : degré maximal de montée au sujet de 50° selon le statut diffrerent de tuyau 10. caméra de vue arrière : intégrez la caméra et la lumière, inspectez la chenille vers l'arrière et câblez retreiving |
|
Tambour de câble manuel DLPM120 | 1, tambour de câble manuel 2, de longueur standard : 120m |
|

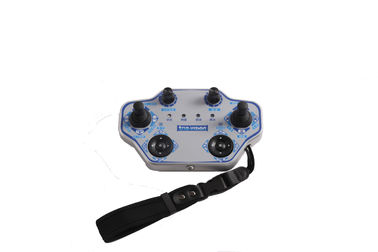

Manette |
(1) ajustement d'éclat de poutre élevée commande de caméra (de 2), laissée/droite/haut/bas (3) près du bourdonnement in/out/focus de caméra/loin/centre commutateur électrique (de 4) ascenseur (de 5) haut/bas/embrayage/vue arrière/ajustement léger de caméra le contrôle de direction de chenille (de 6), expédient/vers l'arrière/sont partis/droit contrôle de vitesse de chenille (de 7) (8) USB la lumière du statut LED d'opération d'équipement (de 9), dent bleue non reliée est lumière bleue, lumière pourpre reliée |
Configuration système
Configuration standard | Pièces facultatives |
Chenille TVS800 | Caméra JT60 axiale |
Casserole JT-2000 et caméra d'inclinaison | Caméra du poisson-oeil JT360 |
Tambour de câble manuel | Tambour de câble automatique |
Ordinateur portable de Windows | Puissance PA500 mobile portative |
Joysitck |
