Système robotique de caméra d'inspection portative de télévision en circuit fermé avec le contrôleur d'écran palpable

Informations de base
Lieu d'origine: La Chine
Nom de marque: Trio-Vision
Numéro de modèle: TVS-15
Quantité de commande min: 1
Détails d'emballage: carton
Délai de livraison: 4-8 semaines
Conditions de paiement: T/T.
Capacité d'approvisionnement: 20units par mois
Certification: CE,FCC, ISO9001 Diamètre de tuyau: 150-600mm
Système d'exploitation: Windows, Wincan à l'intérieur Tête de caméra: Casserole et inclinaison
rapport: inclination, pente Tambour de câble: automatique, 300m
Surligner:

appareils-photo d'inspection de tuyau de télévision en circuit fermé

,

robot d'inspection de canalisation



Le système robotique de caméra d'inspection portative de télévision en circuit fermé avec le contrôleur d'écran palpable compoposed de la mini chenille, de la caméra de pan&tilt, du tambour de câble automatique et des boîtiers de commande. La chenille peut assortir différents types de caméras (c.-à-d. casserole et caméra d'inclinaison, caméra axiale, caméra de poisson-oeil) selon des conditions diffrerent, il convient aux tuyaux de diamètre de 150-600mm.



Le système est un produit conçu sur la base du système industriel de Windows. Pendant l'essai, des images de défaut sont acquises ; après, un rapport des essais peut être obtenu immédiatement. En outre, une courbe de gradient de canalisation peut être obtenue à temps pendant l'essai de déterminer la condition de sédiment à l'intérieur de la canalisation. la lentille de Poisson-oeil logiciel d'analyse « visuel » d'essai de panorama de canalisation de PipePano est utilisée, d'intégration, afin de produire de l'image de panorama du mur intérieur de la canalisation, l'analyser et la déterminer plus finement et quantitativement (mesure sur le diamètre de tuyau, la largeur de fente et ainsi de suite).



Caractéristiques :

1. Système d'opération de Windows

2. Boîtier de commande portatif

3. Transmission de CANBUS

4. Commande puissante de chenille

5. Pièces interchangeables

6. Appli à télécommande.





Configuration système

Configuration standard Pièces facultatives
Chenille TVS150 Caméra JT60 axiale
Casserole JT-2000 et caméra d'inclinaison Caméra du poisson-oeil JT360
Tambour de câble automatique Tambour de câble manuel
Boîtier de la commande MK3 Puissance PA500 mobile portative
Crochet de trou d'homme, sac d'outillage et d'autres accessoires

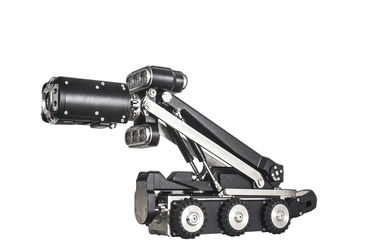

Système robotique de caméra d'inspection portative de télévision en circuit fermé avec le contrôleur d'écran palpable 0


Paramètre technique





Boîtier de commande MK3



1, boîtier de commande de style de protection, 8,4' LED touchée, lisible dans l'éclat de Sun, 1024*768 résolution, 4.1kg
2, Win7 le système, 128GB le disque transistorisé, vidéo record dans le site, les heures 100+ visuelles peuvent être sauvés.
3, position de caméra, position d'ascenseur dans les graphiques
4, rapport d'inclination dans le site.
5, état de fonctionnement du système, paramètre de travail peuvent être question.

Caméra JT2000 de Pan&Tilt



1 360 degrés, pas de limité tournent
2, le chauffage de lentille peuvent empêcher le brouillard
3, lumière de caméra peuvent être ajustés
4, hausse maximum 50% d'éclat, plus appropriée au petit diamètre
5, laser facultatif, calibrent la taille de défaut

Cralwer TVS-150




1. Imperméabilisez à IP68
2. la température fonctionnante : -10ºC~50ºC
3. diamètre approprié de tuyau : 100mm~600mm
4. commande : moteur de C.C deux
5. inclination : degré de la portée ±45 de mesurement, pecision 0,1 degrés
6. vitesse : vitesse réglable, maximum 32m/min
7. direction : expédiez, arrière, gauche, droit
8. indication de pression : feu vert (1.2-1.5 barrent, pression normale), lumière anormale de lumière rouge.
9. s'élever : degré maximal de montée au sujet de 50° selon le statut diffrerent de tuyau
10. caméra de vue arrière : intégrez la caméra et la lumière, inspectez la chenille vers l'arrière et câblez retreiving

Tambour de câble automatique DLPA300



1,6 noyaux câblent, la réduction de poids 50%, le coût et le taux d'échec sensiblement réduits
2, de longueur standard : 200m, maximum 300m
3, tambour de câble automatique

caméra JT360 de Poisson-oeil



1. Vue du degré View360 à l'intérieur du tuyau.
2. 92 lampes du point culminant LED de PCS, portées d'illumination à 200lm
3. résolution : 3000k pixel, image de haute qualité.
4. imperméable : IP68, 10 mètres réalisables sous-marins.
5. Les vidéos et les images enregistrées par la caméra MK3 à pleine vue peuvent écarter l'image de gamme complète à l'intérieur du tuyau par le logiciel de PanoProfile 3D, et produisent de la 2D image de profil, afin de réaliser la mesure précise des défauts de tuyau, installent le moule 3D, et créent le rapport d'inspection.




APPLI à télécommande.
Installez notre APPLI MK3 à télécommande. sur votre téléphone portable ou protection développée par le système d'Android, vous pouvez boîtier de la commande MK3 à télécommande.
Système robotique de caméra d'inspection portative de télévision en circuit fermé avec le contrôleur d'écran palpable 1
