Nom: | inspection de tuyau de sonar | Diamètre de tuyau: | 100-6000mm |
---|---|---|---|
Application: | Sous-marin | Fréquence acoustique: | 2MHz |
Largeur de vague: | 1.1° (poutre de vague de cône) | D'entité: | Mesure précise |
Surligner: | inspection de vidéo de canalisation,appareil-photo numérique d'inspection |

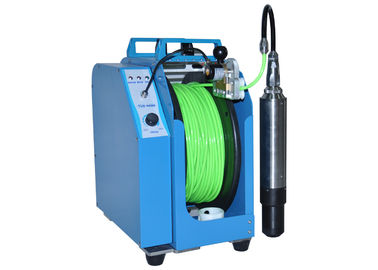

Inspection précise de tuyau de sonar de mesure avec la sonde de sonar, couronne de câble
Application d'inspection de tuyau de sonar :
L'inspection de tuyau de sonar est très utilisée utilisée pour l'inspection de forage de puits d'eau, géologie appliquée, hydrogéologie, prospection géologique, département d'extraction ; applicable aux trous verticaux, les trous horizontaux et les angles de dépression inclinés, les trous d'altitude, le perçage géologique et le perçage, etc. concrets.
Caractéristiques d'inspection de tuyau de sonar :
Accomplissez le balayage simultané continu de 360 degrés dans 1s
Interface du logiciel amicale à fonctionner aisément
Données et images sauvées dans le disque dur
Capteurs intégrés d'angle de petit pain et de lancement
Paramètre d'inspection de tuyau de sonar
Paramètre acoustique | Fréquence acoustique |
2MHz |
Largeur de vague |
1.1° (poutre de vague de cône) | |
Résolution latérale |
0.5mm (rayon 125mm de tuyau) |
|
Rayon maximal d'inspection | 12m | |
Transmettez la durée d'impulsion | 4~20us | |
Réception de la largeur de vague |
500KHz |
Tambour de câble manuel :
Compteur : codeur de haute précision (±0.1m), calcul de longueur de câble.
Mise en couches : mise en couches manuelle
Imperméable : IP63
Logiciel d'analyse professionnel de sonar de tuyau de SonarProf
Section transversale de tuyau de soutien dans la représentation en temps réel et un plein profil de 360 degrés extensible (IMG. 1)
Produisez automatiquement de la modélisation à trois dimensions de tuyau et regardez l'intérieur de débris et de défaut clairement (IMG. 2)
Soutenez le calcul de volume de débris et les données d'analyse à tracer facilement (IMG. 3)
Reportage automatique pour la préparation de rapport de rendement élevé (IMG. 4)
