Robot de caméra de tuyau de tuyauterie de caméra d'inspection de drain de la télévision en circuit fermé IP68

Robot de caméra de tuyau de tuyauterie de caméra d'inspection de drain de la télévision en circuit fermé IP68

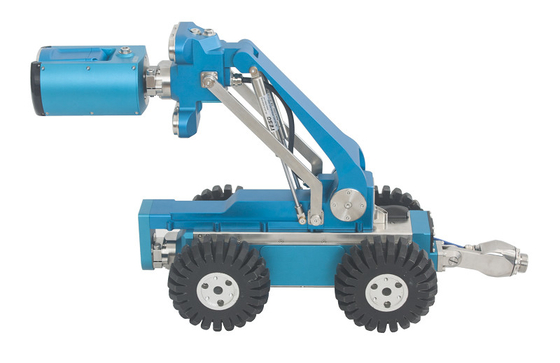

La caméra d'inspection de drain est une tête détachable orientable légère de robot, de featuringa 360°pan et de caméra 180°tilt d'inspection de canalisation pour acquérir la vidéo et les images de film de /or de votre inspection, une plate-forme extensible de chenille pour monter les composants auxiliaires tels que le sonar, ect de détecteur de gaz. Intégré avec notre conception spéciale de roue d'anti-renversement, la chenille peut mieux diriger au-dessus des obstacles. Avec un caméra-ascenseur automtic et deux pneus de tailles à l'intérieur du paquet, ce système de chenille peut traverser et enregistrer des vidéos pour les tuyaux DN 250-2000.With 20% plus d'illumination des lumières à haute intensité dimmable de LED, TVS-2000 peut fournir l'image dévoilée des conditions de tuyau de détail et te permettre d'inspecter le segment entier de tuyau avec l'affichage d'image sur les 8,4 » moniteur à commande par effleurement pour l'emplacement de défaut rapide de canalisation.

Les applications de caméra d'inspection de drain :

Tuyauterie s'écoulante bloquée/lente.
Inspection de mur/fil.
Inspection de propriétaires.

La configuration de caméra d'inspection de drain

Le système compoposed de la chenille, de la caméra, du tambour de câble et des boîtiers de commande. La chenille peut assortir différents types de caméras (c.-à-d. casserole et caméra d'inclinaison, caméra axiale, caméra de poisson-oeil) selon des conditions diffrerent, il convient aux tuyaux de diamètre de 250-2000mm.

Boîtier de commande MK3
1, le boîtier de commande de style de protection, 8,4' a touché la LED, lisible dans l'éclat de Sun, 1024*768 la résolution, 4.1kg
2, Win7 le système, 128GB LE disque transistorisé, vidéo record dans le site, vidéo des heures 100+ peuvent être sauvés.
3, position de caméra, position d'ascenseur dans les graphiques
4, rapport d'inclination dans le site.
5, état de fonctionnement du système, paramètre de travail peuvent être question.

Caméra JT2000 de Pan&Tilt
1 360 degrés, aucun limité tournent
2, le chauffage de lentille peuvent empêcher le brouillard
3, lumière de caméra peuvent être ajustés
4, hausse maximum 50% d'éclat, plus appropriée au petit diamètre
5, laser facultatif, calibrent la taille de défaut

Cralwer TVS-800
Imperméabilisez à IP68
La température fonctionnante : -10ºC~50ºC
Diamètre approprié de tuyau : 250mm~2000mm
Commande : moteur de C.C deux
Ascenseur : ascenseur électrique
Inclination : degré de la portée ±45 de mesurement, pecision 0,1 degrés
Vitesse : vitesse réglable, 32m/min maximal
Direction : en avant, arrière, gauche, droit
Indication de pression : feu vert (1.2-1.5 barre, pression normale), lumière anormale de lumière rouge.
S'élever : degré maximal de montée au sujet de 50° selon le statut diffrerent de tuyau
Caméra de vue arrière : intégrez la caméra et la lumière, inspectent la chenille vers l'arrière et le câble retreiving

Tambour de câble automatique DLPA300
1,6 noyaux câblent, la réduction de poids 50%, le coût et le taux d'échec sensiblement réduits
2, de longueur standard : 200m, maximum 300m
3, tambour de câble automatique

caméra JT360 de Poisson-oeil (FACULTATIVE)
1. vue du degré View360 à l'intérieur du tuyau.
2. 92 lampes du point culminant LED de PCS, portées d'illumination à 200lm
3. résolution : 3000k pixel, image de haute qualité.
4. imperméable : IP68, 10 mètres réalisables sous l'eau.
5. Les vidéos et les images enregistrées par la caméra MK3 à pleine vue peuvent écarter l'image de gamme complète à l'intérieur du tuyau par le logiciel de PanoProfile 3D, et produisent de la 2D image de profil, afin de réaliser la mesure précise des défauts de tuyau, installer 3D pour mouler, et créer le rapport d'inspection.

APPLI à télécommande.
Installez notre APPLI MK3 à télécommande. sur votre téléphone portable ou protection développée par le système d'Android, vous pouvez boîtier de la commande MK3 à télécommande.
