Système imperméable de caméra d'inspection de tuyau de 8,4 pouces pour l'inspection de drain

Système imperméable de caméra d'inspection de tuyau de 8,4 pouces pour l'inspection de drain

Le système de caméra d'inspection de tuyau caméra-a incliné la sonde avec le moniteur d'affichage à cristaux liquides de 8,4 pouces pour le secteur de visionnement d'inspection de dur-à-portée.

Pendant l'inspection, des images de défaut sont acquises ; un rapport des essais peut être obtenu immédiatement. En outre, une courbe de gradient de canalisation peut être obtenue à temps pendant l'inspection de déterminer la condition de sédiment à l'intérieur de la canalisation. la lentille de Poisson-oeil logiciel d'analyse « visuel » de essai de panorama de canalisation de PipePano est utilisée, d'intégration, afin de produire de l'image de panorama du mur intérieur de la canalisation, l'analyser et la déterminer plus finement et quantitativement (mesure sur le diamètre de tuyau, la largeur de fente et ainsi de suite).

Caractéristiques de caméra d'inspection de tuyau :

1. le ° 360 tournent de la caméra

2. Tambour de câble automatique

3. objectif de caméra Anti-embrumé

4. Système d'opération de Windows

5. Brightless réglable

6. Intérieur de logiciel de Wincan

Configuration de caméra d'inspection de tuyau

Paramètre technique

Boîtier de commande MK3
1, le boîtier de commande de style de protection, 8,4' a touché la LED, lisible dans l'éclat de Sun, 1024*768 la résolution, 4.1kg
2, Win7 le système, 128GB LE disque transistorisé, vidéo record dans le site, vidéo des heures 100+ peuvent être sauvés.
3, position de caméra, position d'ascenseur dans les graphiques
4, rapport d'inclination dans le site.
5, état de fonctionnement du système, paramètre de travail peuvent être question.

Caméra JT2000 de Pan&Tilt
1 360 degrés, aucun limité tournent
2, le chauffage de lentille peuvent empêcher le brouillard
3, lumière de caméra peuvent être ajustés
4, hausse maximum 50% d'éclat, plus appropriée au petit diamètre
5, laser facultatif, calibrent la taille de défaut

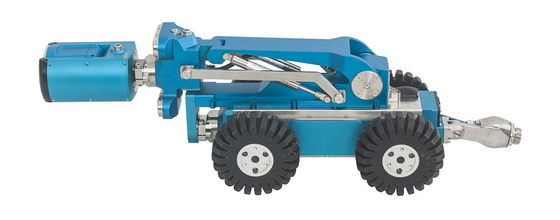

Cralwer TVS-800
Imperméabilisez à IP68
La température fonctionnante : -10ºC~50ºC
Diamètre approprié de tuyau : 250mm~2000mm
Commande : moteur de C.C deux
Ascenseur : ascenseur électrique
Inclination : degré de la portée ±45 de mesurement, pecision 0,1 degrés
Vitesse : vitesse réglable, 32m/min maximal
Direction : en avant, arrière, gauche, droit
Indication de pression : feu vert (1.2-1.5 barre, pression normale), lumière anormale de lumière rouge.
S'élever : degré maximal de montée au sujet de 50° selon le statut diffrerent de tuyau
Caméra de vue arrière : intégrez la caméra et la lumière, inspectent la chenille vers l'arrière et le câble retreiving

Tambour de câble automatique DLPA300
1,6 noyaux câblent, la réduction de poids 50%, le coût et le taux d'échec sensiblement réduits
2, de longueur standard : 200m, maximum 300m
3, tambour de câble automatique

caméra JT360 de Poisson-oeil
1. vue du degré View360 à l'intérieur du tuyau.
2. 92 lampes du point culminant LED de PCS, portées d'illumination à 200lm
3. résolution : 3000k pixel, image de haute qualité.
4. imperméable : IP68, 10 mètres réalisables sous l'eau.
5. Les vidéos et les images enregistrées par la caméra MK3 à pleine vue peuvent écarter l'image de gamme complète à l'intérieur du tuyau par le logiciel de PanoProfile 3D, et produisent de la 2D image de profil, afin de réaliser la mesure précise des défauts de tuyau, installer 3D pour mouler, et créer le rapport d'inspection.
