| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Trio-Vision |
| Numéro de modèle: | TVS-2000 |
| Quantité de commande min: | 1 |
| Détails d'emballage: | CARTON |
| Délai de livraison: | 4-8 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 20units par mois |
| Nom: | Système de caméra d'inspection de tuyau | Affichage: | 8,4" écran de visualisation d'affichage à cristaux liquides |
|---|---|---|---|
| Résolution: | 1024*768 HD | Tête de caméra: | casserole et inclinaison |
| Tambour de câble: | tambour automatique | Diamètre de tuyau: | 250-2000mm |
| Surligner: | Système de caméra d'inspection de tuyau de HD,Système de caméra d'inspection du tuyau 1024*768,8 |
||
Système 8,4" de caméra d'inspection de tuyau de 1024*768 HD écran de visualisation d'affichage à cristaux liquides
Introduction de système de caméra d'inspection de tuyau
Le système de caméra d'inspection de tuyau compoposed de la chenille, de la caméra, du tambour de câble et des boîtiers de commande. La chenille peut assortir différents types de caméras (c.-à-d. casserole et caméra d'inclinaison, caméra axiale, caméra de poisson-oeil) selon des conditions diffrerent, il convient aux tuyaux de diamètre de 250-2000mm.
Configuration système de caméra d'inspection de tuyau
| Configuration standard | Pièces facultatives |
| Chenille TVS800 | Caméra JT60 axiale |
| Casserole JT90 et caméra d'inclinaison | Caméra du poisson-oeil JT360 |
| Tambour de câble automatique | Tambour de câble manuel |
| Boîtier de la commande MK3 | Puissance PA500 mobile portative |
| Crochet de trou d'homme, sac d'outillage et d'autres accessoires |
Boîtier de commande MK3
1, le boîtier de commande de style de protection, 8,4' a touché la LED, lisible dans l'éclat de Sun, 1024*768 la résolution, 4.1kg
2, Win7 le système, 128GB LE disque transistorisé, vidéo record dans le site, vidéo des heures 100+ peuvent être sauvés.
3, position de caméra, position d'ascenseur dans les graphiques
4, rapport d'inclination dans le site.
5, état de fonctionnement du système, paramètre de travail peuvent être question.
Caméra JT2000 de Pan&Tilt
1 360 degrés, aucun limité tournent
2, le chauffage de lentille peuvent empêcher le brouillard
3, lumière de caméra peuvent être ajustés
4, hausse maximum 50% d'éclat, plus appropriée au petit diamètre
5, laser facultatif, calibrent la taille de défaut

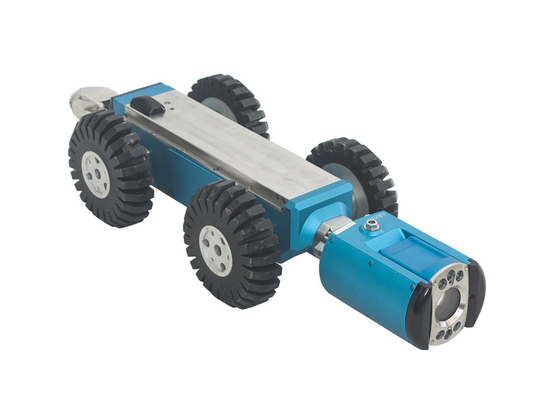

Cralwer TVS-800
Imperméabilisez à IP68
La température fonctionnante : -10ºC~50ºC
Diamètre approprié de tuyau : 250mm~2000mm
Commande : moteur de C.C deux
Ascenseur : ascenseur électrique
Inclination : degré de la portée ±45 de mesurement, pecision 0,1 degrés
Vitesse : vitesse réglable, 32m/min maximal
Direction : en avant, arrière, gauche, droit
Indication de pression : feu vert (1.2-1.5 barre, pression normale), lumière anormale de lumière rouge.
S'élever : degré maximal de montée au sujet de 50° selon le statut diffrerent de tuyau
Caméra de vue arrière : intégrez la caméra et la lumière, inspectent la chenille vers l'arrière et le câble retreiving
Tambour de câble automatique DLPA300
1,6 noyaux câblent, la réduction de poids 50%, le coût et le taux d'échec sensiblement réduits
2, de longueur standard : 200m, maximum 300m
3, tambour de câble automatique
caméra JT360 de Poisson-oeil
1. vue du degré View360 à l'intérieur du tuyau.
2. 92 lampes du point culminant LED de PCS, portées d'illumination à 200lm
3. résolution : 3000k pixel, image de haute qualité.
4. imperméable : IP68, 10 mètres réalisables sous l'eau.
5. Les vidéos et les images enregistrées par la caméra MK3 à pleine vue peuvent écarter l'image de gamme complète à l'intérieur du tuyau par le logiciel de PanoProfile 3D, et produisent de la 2D image de profil, afin de réaliser la mesure précise des défauts de tuyau, installer 3D pour mouler, et créer le rapport d'inspection.
APPLI à télécommande.
Installez notre APPLI MK3 à télécommande. sur votre téléphone portable ou protection développée par le système d'Android, vous pouvez boîtier de la commande MK3 à télécommande.
