Plage de température de 0 à 50 °C Éclairage par caméra à LED CCTV Appareil d'inspection des pipelines

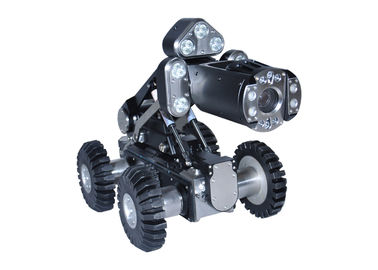

Appareil d'enquête de canalisation CCTV pour système d'inspection Il peut inspecter le diamètre des tuyaux de 125 à 2000 mm, utiliser un seul rampeur pour inspecter la plupart des tuyaux, réduire le coût.Il est composé d'un reptileLe robot peut assortir différents types de caméras (c.-à-d. caméra pan&tilt, caméra axiale, caméra à œil de poisson) selon les besoins différents..

Le système estun produit conçu sur la base de fenêtres industriellesAu cours de l'essai, des images des défauts sont obtenues, après quoi un rapport d'essai peut être obtenu immédiatement.En outre, une courbe de gradient de pipeline peut être obtenue dans le temps pendant les essais pour déterminer laL'utilisation d'une lentille à œil de poisson intégrant le logiciel d'analyse vidéo "PipePano",afin de générer l'image panoramique de la paroi interne du pipeline, analyser et déterminer plus finement et quantitativement (mesure du diamètre du tuyau, largeur de fissure, etc.).

Caractéristiques:
1Unité de commande portable
2.Une caméra haute définition, 1920*1080P
3.Système d'exploitation Windows
4- Le contrôle des câbles.
5Pièces interchangeables
6Scanner au laser
7App de télécommande.


Configuration du système

Paramètre technique


Unité de contrôle MK4	1Unité de commande de pad style, 8,4 " LED tactile, lisible dans le soleil, résolution 1024 * 768, 4,1 kg 2. Système Win10, SSD 128GB, Enregistrement vidéo sur place, 100+ heures de vidéo peuvent être sauvegardées. 3. position de la caméra, position de l'ascenseur dans les graphiques 4Rapport d'inclinaison sur place. 5. l'état du système, le paramètre de travail peut être consulté.
Caméra Pan&Tilt CAM-90	1Rotation: 360 degrés horizontalement, 270 degrés verticalement 2. Zoom 120x, optique 10:1, numérique 12:1 3. mise au point automatique, réglage manuel autorisé 4. définition numérique de l'air, 1920*1080P 5Lentille de caméra anti-brouillard 6. balayage au laser du diamètre du tuyau et de la distorsion 7. Laser gauge pour mesurer la taille du défaut 8L'éclairage de la caméra peut être ajusté pour adapter différents tuyaux.
Le Cralwer TVS-15	1. imperméable à l'eau à IP68 2Température de fonctionnement: -10°C à 50°C 3- Diamètre de tuyau approprié: 125 mm~2000 mm 4Traction: deux moteurs à courant continu, six roues 5Localisation de la sonde: 33 kHz. 6. Inclinaison: portée de mesure ± 45 degrés 7- Ascension: degré maximal d'ascension d'environ 50° selon les différents états des tuyaux 8. caméra de vue arrière haute définition et lumière: inspecter le ramper vers l' arrière et le câble retreading
Tambour à câble automatique DLPA200HD	1. Panneau d'affichage LCD 2Trois modes de fonctionnement: automatique, manuel et récupération automatique uniquement. 3Longueur du câble standard: 200 m 4Module wifi intégré, transmission sans fil 5- Compteur de câbles et superposition automatique 6Arrêt d' urgence.
Support de roue	montés sur le rampe à ramper pour un diamètre de tuyauterie supérieur à 1000 mm, équipés de roues de 8 ou 10 pouces.
