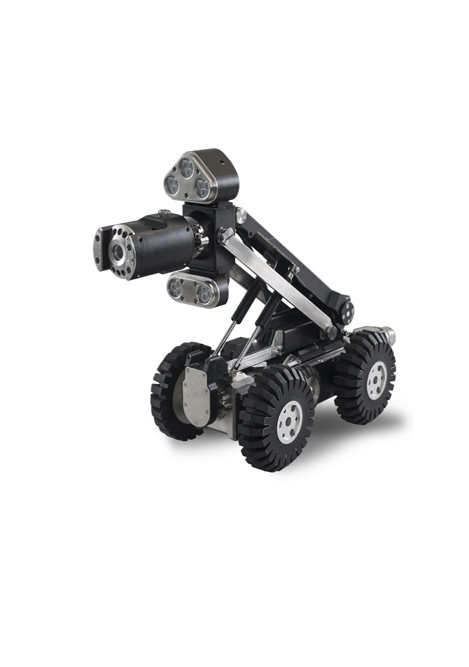

Système de caméra d'inspection de canalisations rotatif à 360 degrés pour les égouts/canalisations de drainage

Description du produit :

Système de caméra d'inspection de canalisations à rotation à 360 degrés pour égouts/canalisations Robot d'inspection de canalisations est un système de robot nouvellement conçu, spécialement pour les marchés américain, britannique et européen. Il peut inspecter des canalisations de 125 à 2000 mm de diamètre, n'utiliser qu'un seul robot pour inspecter la plupart des canalisations, ce qui réduit les coûts. Il est composé d'un robot, d'une caméra panoramique et inclinable, d'un tambour à câble automatique et d'unités de contrôle. Le robot peut correspondre à différents types de caméras (c'est-à-dire caméra panoramique et inclinable, caméra axiale, caméra fisheye) en fonction des différentes exigences.

Le système est un produit conçu sur la base du système Windows industriel système. Pendant les tests, des images de défauts sont acquises ; par la suite, un rapport de test peut être obtenu immédiatement. De plus, une courbe de gradient de canalisation peut être obtenue à temps pendant les tests pour déterminer l'état des sédiments à l'intérieur de la canalisation. Un objectif fisheye est utilisé, intégrant le « logiciel d'analyse vidéo de test panoramique de canalisation PipePano », afin de générer l'image panoramique de la paroi interne de la canalisation, d'analyser et de déterminer plus finement et quantitativement (mesure du diamètre de la canalisation, de la largeur des fissures, etc.).

Caractéristiques :

1. Unité de contrôle portable
2. Caméra haute définition, 1920*1080P
3. Système d'exploitation Windows
4. Commande sans fil
5. Pièces interchangeables
6. Balayage laser
7. Application de contrôle à distance.

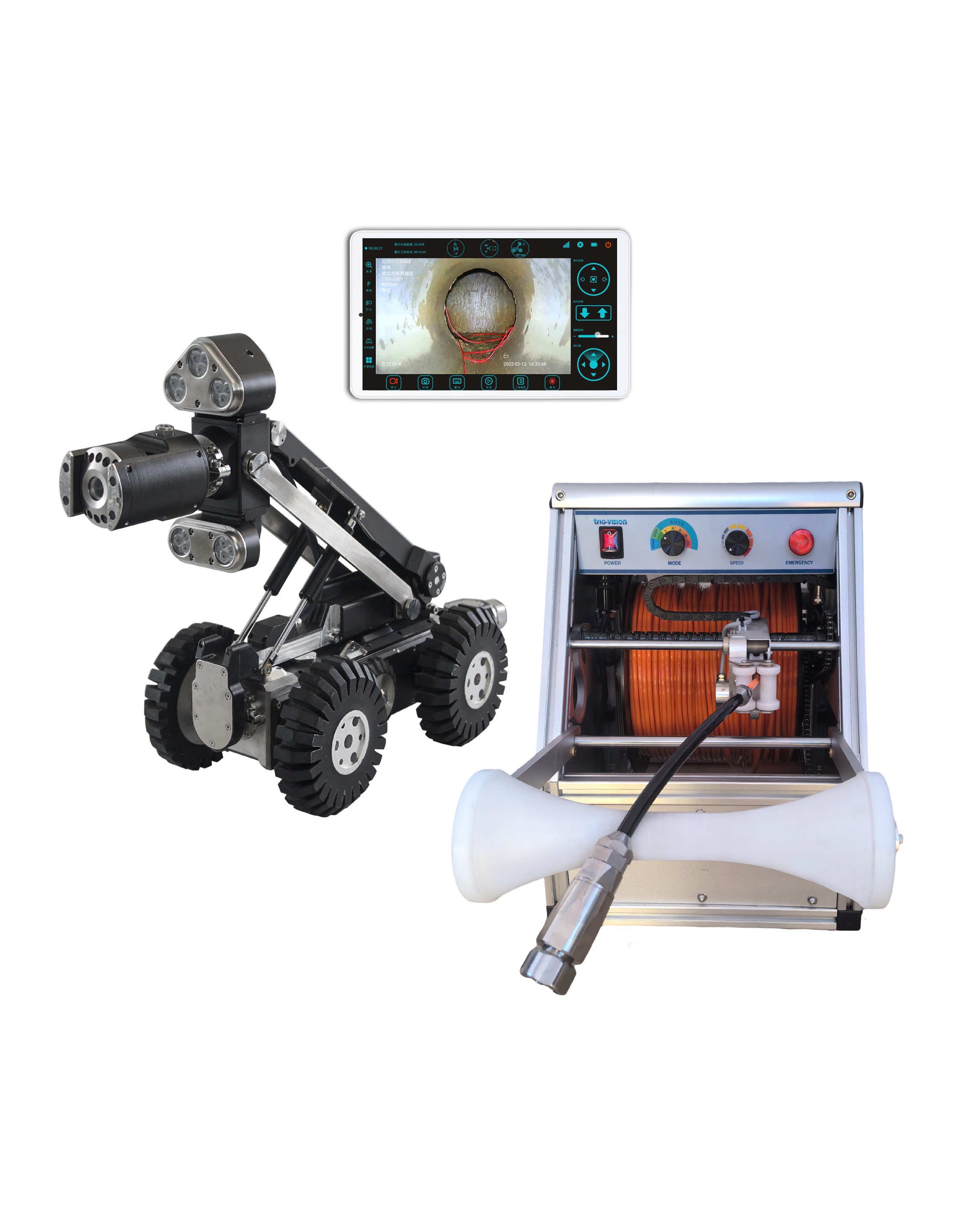

Configuration du système

Paramètres techniques :

Unité de contrôle MK4   1. Unité de contrôle de style tablette, LED tactile de 8,4', lisible en plein soleil, résolution 1024*768, 4,1 kg 2. Système Win10, SSD 128 Go, enregistrement vidéo sur site, plus de 100 heures de vidéo peuvent être enregistrées. 3. Position de la caméra, position de l'élévateur dans les graphiques 4. Rapport d'inclinaison sur site. 5. L'état du système, le paramètre de travail peuvent être interrogés.   Caméra panoramique et inclinable CAM-90   1. Rotation : 360 degrés horizontalement, 270 degrés verticalement 2. Zoom 120x, 10:1 optique, 12:1 numérique 3. Mise au point automatique, réglage manuel autorisé 4. Haute définition numérique, 1920*1080P 5. Lentille de caméra antibuée 6. Balayage laser du diamètre et de la distorsion de la canalisation 7. Jauge laser pour mesurer la taille des défauts 8. La lumière de la caméra peut être ajustée pour s'adapter à différentes canalisations. Robot TVS-15 1. Étanche à la norme IP68 2. Température de fonctionnement : -10 °C~50 °C 3. Diamètre de canalisation approprié : 125 mm~2000 mm 4. Entraînement : deux moteurs CC, six roues 5. Emplacement de la sonde : 33 kHz 6. Inclinaison : plage de mesure ±45 degrés 7. Escalade : degré de montée max. environ 50 ° selon l'état de la canalisation 8. Caméra de recul et lumière haute définition : inspecter le robot en marche arrière et le rembobinage du câble   Tambour à câble automatique DLPA200HD   1. Panneau d'affichage LCD 2. Trois types de mode de fonctionnement : automatique, manuel et récupération automatique uniquement. 3. Longueur de câble standard : 200 m 4. Module Wi-Fi intégré, transmission sans fil 5. Compteur de câble et superposition automatique 6. Arrêt d'urgence   Support de roue monté sur le robot pour inspecter le diamètre des canalisations supérieur à 1000 mm, équipé de roues de 8 " ou de 10 ".
