Système de caméra d'inspection de canalisations à rotation à 360 degrés pour fonctionnement Windows/Android et capacité de contrôle à distance

Description du produit :

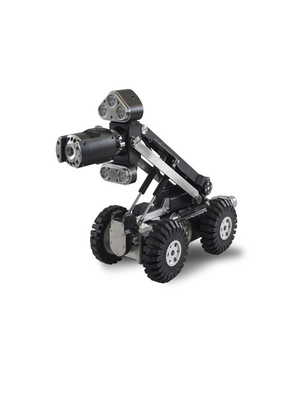

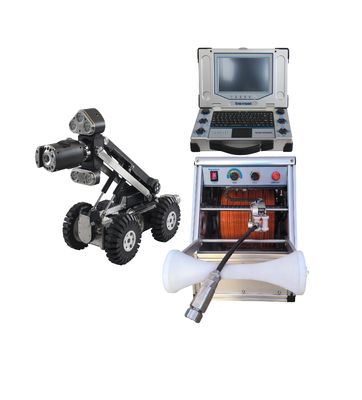

Robot d'inspection de canalisations d'égout et de drainage principal avec caméra à contrôle sans fil est un système de chenille de conception récente, spécialement conçu pour les marchés américain, britannique et européen. Il peut inspecter des canalisations de 125 à 2000 mm de diamètre, en utilisant une seule chenille pour inspecter la plupart des canalisations, ce qui réduit les coûts. Il est composé d'une chenille, d'une caméra panoramique et inclinable, d'un tambour à câble automatique et d'unités de contrôle. La chenille peut être associée à différents types de caméras (par exemple, caméra panoramique et inclinable, caméra axiale, caméra fisheye) en fonction des différentes exigences.

Le système est un produit conçu sur la base du système Windows industriel. Pendant le test, des images de défauts sont acquises ; par la suite, un rapport de test peut être obtenu immédiatement. De plus, une courbe de gradient de canalisation peut être obtenue à temps pendant le test pour déterminer l'état des sédiments à l'intérieur de la canalisation. Un objectif fisheye est utilisé, intégrant le « logiciel d'analyse vidéo de test panoramique de canalisation PipePano », afin de générer l'image panoramique de la paroi interne de la canalisation, d'analyser et de déterminer plus finement et quantitativement (mesure du diamètre de la canalisation, de la largeur des fissures, etc.).

Caractéristiques :

1. Unité de contrôle portable
2. Caméra haute définition, 1920*1080P
3. Système d'exploitation Windows
4. Contrôle sans fil
5. Pièces interchangeables
6. Balayage laser
7. Application de contrôle à distance.

Paramètres techniques :

Unité de contrôle MK4   1. Unité de contrôle de style tablette, LED tactile 8,4', lisible en plein soleil, résolution 1024*768, 4,1 kg 2. Système Win10, SSD 128 Go, enregistrement vidéo sur site, plus de 100 heures de vidéo peuvent être enregistrées. 3. Position de la caméra, position de l'élévateur dans les graphiques 4. Rapport d'inclinaison sur site. 5. L'état du système, le paramètre de travail peuvent être interrogés.   Caméra panoramique et inclinable CAM-90   1. Rotation : 360 degrés horizontalement, 270 degrés verticalement 2. Zoom 120x, optique 10:1, numérique 12:1 3. Mise au point automatique, réglage manuel autorisé 4. Haute définition numérique, 1920*1080P 5. Lentille de caméra antibuée 6. Balayage laser du diamètre et de la distorsion de la canalisation 7. Jauge laser pour mesurer la taille des défauts 8. La lumière de la caméra peut être ajustée pour s'adapter à différentes canalisations. Chenille TVS-15 1. Étanche à l'eau selon IP68 2. Température de fonctionnement : -10 °C~50 °C 3. Diamètre de canalisation approprié : 125 mm~2000 mm 4. Entraînement : deux moteurs CC, six roues 5. Localisation de la sonde : 33 kHz 6. Inclinaison : plage de mesure ±45 degrés 7. Escalade : degré de montée max. d'environ 50 ° selon l'état de la canalisation 8. Caméra de recul et lumière haute définition : inspecter la chenille en marche arrière et le rembobinage du câble   Tambour à câble automatique DLPA200HD   1. Panneau d'affichage LCD 2. Trois types de mode de fonctionnement : automatique, manuel et récupération automatique uniquement. 3. Longueur de câble standard : 200 m 4. Module Wi-Fi intégré, transmission sans fil 5. Compteur de câble et superposition automatique 6. Arrêt d'urgence   Support de roue monté sur la chenille pour inspecter les canalisations de plus de 1000 mm de diamètre, équipé de roues de 8 pouces ou de 10 pouces.
