Système de durcissement par UV CIPP pour le diamètre du tuyau de 150 à 1600 mm

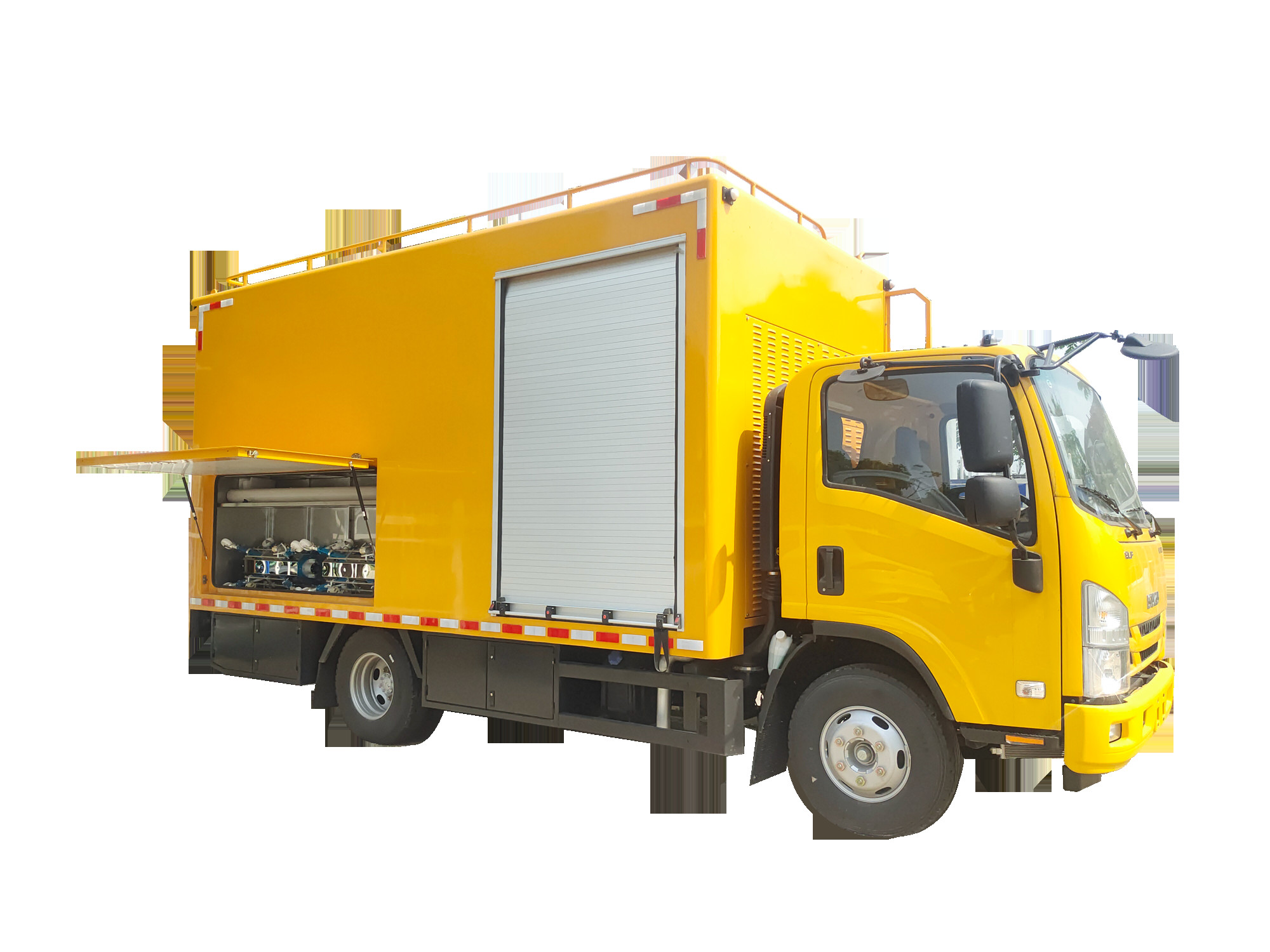

Le système de durcissement UV-CIPP utilise un système de contrôle SPS très fiable pour contrôler toutes les opérations.Les fonctions de diagnostic peuvent être étenduesLe tambour du câble électrique est équipé d'un câble de durcissement UV de haute température standard de 200 m, pouvant être étendu à 300 m.La source lumineuse électrique peut satisfaire DN150-2000mm tuyau sans creuser la réhabilitationL'ensemble du système est compact et peut être installé sur tous les types de camions.

Configuration du système

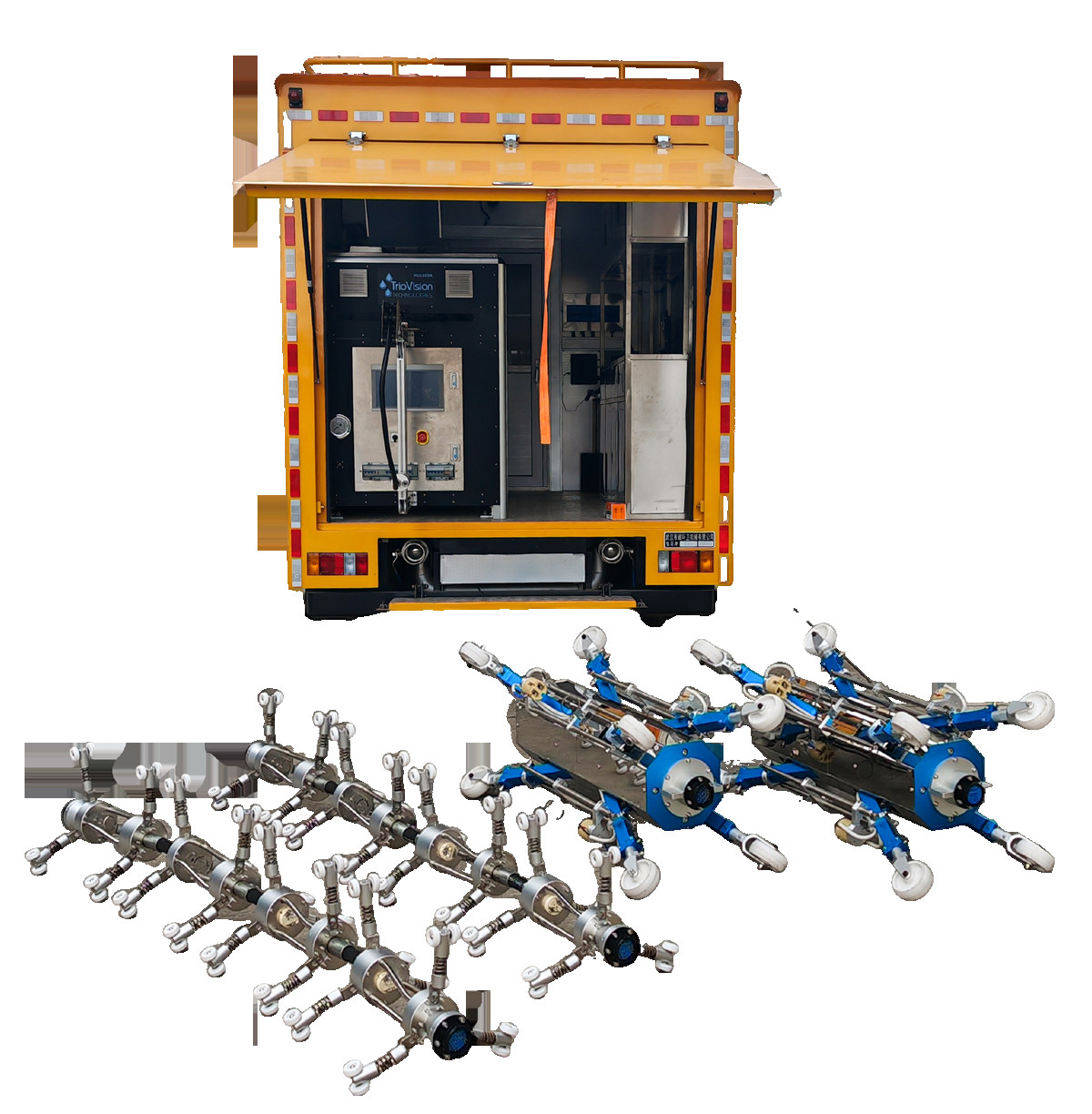

1Lampes UV et support lumineux

1.1. Petite source lumineuse

Petite source lumineuse ((150-800 mm)

1.1.1Pour le diamètre du tuyau: DN150-800.

1.1.2Chaîne lumineuse composée de 2 unités chacune avec 4 lampes UV de haute puissance, 8 lampes au total, niveaux de puissance: 400/500/650W, puissance totale 5200W.

1.1.3. 1 capteur pour la mesure de la température de l'air; 4 capteurs pour la surface intérieure du revêtement (IR-capteur);

1.1.4Chaque chaîne de lumière peut être remplacée et installée au hasard, sans nécessiter de séquence d'installation.

1.1.5La caméra thermo-résistante avant, équipée d'un éclairage LED de haute puissance.

1.1.6L'installation et l'ajustement des roues et des jambes de chaîne légères sont faciles et pratiques, pour répondre à l'exigence de remplacement rapide de différents diamètres de tuyaux et de différentes formes de tuyaux sur le terrain.

1.1.7. Pré-régler les intervalles d'allumage de la lampe UV, le système contrôlera l'allumage de la lampe et la flamme automatiquement selon le temps prédéfini.Vous pouvez également choisir la commande manuelle pour gérer la situation de terrain compliquée.

1.2 Grande source lumineuse

1.2.1Pour le diamètre du tuyau: DN600-1600.

1.2.2Chaîne lumineuse composée de 2 unités chacune avec 4 lampes UV haute puissance, 8 lampes au total, niveaux de puissance:1000/1200/1500W, puissance totale 12000W.

1.2.3. 1 capteur pour la mesure de la température de l'air; 3 capteurs pour la surface intérieure du revêtement (IR-capteur);

1.2.4. Le jeu de roues et les jambes de la chaîne légère sont entraînés par moteur, peuvent s'étirer et se retirer dans les tuyaux automatiquement, pour terminer le fonctionnement dans les grands tuyaux rapidement.

1.2.5La caméra thermo-résistante avant, équipée d'un éclairage LED de haute puissance.

1.2.6L'installation et l'ajustement des roues et des jambes de chaîne légères sont faciles et pratiques, pour répondre à l'exigence de remplacement rapide de différents diamètres de tuyaux et de différentes formes de tuyaux sur le terrain.

2 câble et bobine de câble

2.1.Câble: longueur standard de 120 m, résistant à la chaleur, résistant aux UV, pour le contrôle du durcissement, la transmission du signal vidéo, la conduite de la source lumineuse.

2.2.Roule de câble: conception transparente pour support extérieur, poids réduit, pratique à réparer, avec système d'éclairage intérieur.

2.3 Caméra de l'œil arrière: pour l'inspection du matériau du revêtement.

3 Unité de commande:

3.1. un interrupteur contrôlé par PLC pour le fonctionnement du tambour du câble et de la chaîne de lumière UV. fonctionnement par l'écran tactile innovant de Siemens. câble standard de 150m.

3.2. système d'exploitation Windows. Toutes les informations de durcissement et vidéos sont visibles. Afficher et enregistrer les données suivantes: vitesse, pression, température de surface du revêtement, état de la chaîne de lumière et la longueur,les données peuvent être exportées.

3.3. ordinateur équipé d'un logiciel et de 3 écrans, dont:

un moniteur TFT de 1 x 15 pour le fonctionnement et le contrôle de l'ensemble du système;

un écran TFT de 1 x 17 ̊ pour la transmission d'images de la caméra;

1 x 22 ‰ moniteur TFT pour le logiciel et le fonctionnement de l'ensemble du système.

4 Souffleur

4.1Un souffleur à haute puissance, puissance: 1400 m3/h, puissance nominale: 18,5 kW, 50 Hz, pression maximale: 0,7 bar.

4.2- Système de contrôle développé, contrôler le souffleur par écran tactile de la cabine de contrôle.

4.3- Commutateur de connexion avec le tambour.

4.4- Logiciel: système Windows, visualisation et étalonnage de la pression, contrôle de l'expansion du revêtement.

4.5Filtre intégré et soupape de soulagement, sans huile, refroidissement à air.

5 Capsules de finition

Pour les diamètres des tuyaux: DN300-500,DN500 à 650,DN800 à 1000
