Système de durcissement UV à haute intensité LED CIPP Durcissement sans creusement Réhabilitation pour le diamètre du tuyau de 150 à 1600 mm

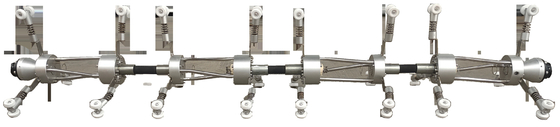

Petite source lumineuse

1Pour le diamètre du tuyau: DN150-800.

2Chaîne lumineuse composée de 2 unités chacune avec 4 lampes UV de haute puissance, 8 lampes au total, niveaux de puissance: 400/500/650W, puissance totale 5200W.

3. 1 capteur pour la mesure de la température de l'air; 4 capteurs pour la surface intérieure du revêtement (IR-capteur);

4Chaque chaîne de lumière peut être remplacée et installée au hasard, sans nécessiter de séquence d'installation.

5La caméra thermo-résistante avant, équipée d'un éclairage LED de haute puissance.

6L'installation et l'ajustement des roues et des jambes de chaîne légères sont faciles et pratiques, pour répondre à l'exigence de remplacement rapide de différents diamètres de tuyaux et de différentes formes de tuyaux sur le terrain.

7. Pré-régler les intervalles d'allumage de la lampe UV, le système contrôlera l'allumage de la lampe et la flamme automatiquement selon le temps prédéfini.Vous pouvez également choisir la commande manuelle pour gérer la situation de terrain compliquée.

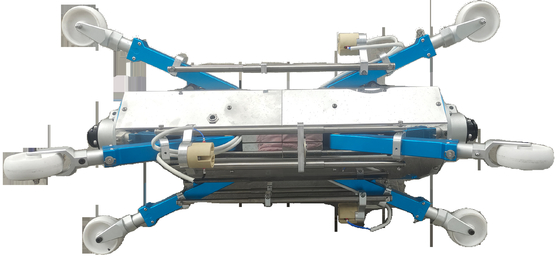

Grandes sources lumineuses

1Pour le diamètre du tuyau: DN600-1600.

2Chaîne lumineuse composée de 2 unités chacune avec 4 lampes UV haute puissance, 8 lampes au total, niveaux de puissance:1000/1200/1500W, puissance totale 12000W.

3. 1 capteur pour la mesure de la température de l'air; 3 capteurs pour la surface intérieure du revêtement (IR-capteur);

4. Le jeu de roues et les jambes de la chaîne légère sont entraînés par moteur, peuvent s'étirer et se retirer dans les tuyaux automatiquement, pour terminer le fonctionnement dans les grands tuyaux rapidement.

5La caméra thermo-résistante avant, équipée d'un éclairage LED de haute puissance.

6L'installation et l'ajustement des roues et des jambes de chaîne légères sont faciles et pratiques, pour répondre à l'exigence de remplacement rapide de différents diamètres de tuyaux et de différentes formes de tuyaux sur le terrain.

Télécommandes

1.Câble: longueur standard de 150m, résistant à la chaleur, résistant aux UV, pour le contrôle du durcissement, la transmission du signal vidéo, la conduite de la source lumineuse.

2.Roule de câble: conception transparente pour support extérieur, poids réduit, pratique à réparer, avec système d'éclairage intérieur.

3.Caméra de l'œil arrière: pour l'inspection du matériau de revêtement.

Unité de commande

1.PLC contrôlé équipement de commutation pour le fonctionnement du tambour de câble et de la chaîne de lumière UV.

2.système d'exploitation Windows. Toutes les informations et vidéos de durcissement sont visibles. Afficher et enregistrer les données suivantes: vitesse, pression, température de surface du revêtement, état et longueur de la chaîne lumineuse,les données peuvent être exportées.

3- ordinateur avec logiciel et 3 moniteurs, dont:

un moniteur TFT de 1 x 15 pour le fonctionnement et le contrôle de l'ensemble du système;

un écran TFT de 1 x 17 ̊ pour la transmission d'images de la caméra;

1 x 22 ‰ moniteur TFT pour le logiciel et le fonctionnement de l'ensemble du système.

1- souffleur à haute puissance, puissance: 1400 m3/h, puissance nominale: 18,5 kW, 50 Hz, pression maximale 0,7 bar.

2Système de contrôle développé, contrôler le souffleur par écran tactile de la cabine de contrôle.

3- Commutateur branché avec câble.

4.Logiciel: système Windows, visualisation et étalonnage de la pression, contrôle de l'expansion du revêtement.

5Filtre intégré et soupape de soulagement, sans huile, refroidissement à air.

Des liens

40KW, tension 400V, fréquence: 50Hz

Transport et déploiement
